Motor de Portão Basculante BV Levante 1/4 HP Kit Automatizador c/ Acionamento de 2,50M - PPA

DESCRIÇÃO DO PRODUTO

LEVANTE

O automatizador Levante é indicado para portões basculantes de até 300 kg, podendo fazer até 30 ciclos (abertura e fechamento) por hora.

O BV Levante é instalada verticalmente na coluna lateral do portão, Tem seu uso recomendado para portões com menos de 4 metros de comprimento. Para portões acima de 4 metros de comprimento, recomenda-se o uso de 2 (dois) automatizadores, sendo instalado um em cada lado do portão.

Especificações Técnincas do Motor BV LEVANTE:

• Alimentação: 127 ou 220V

• Motor: Monofásico

• Potência nominal (consumo): 325(127V) / 430W(220V)

• Peso do portão: 300Kg

• Redução: 1:26

• Consumo(A): 2,9A(127V) / 2,1A(220V)

• Tempo de abertura/fechamento (curso de 1,4m): 18 segundos

• Quantidade de ciclos/hora: 30

• Frequência de saída: 60 Hz

• Rotação do motor (RPM): 1740

• Capacitor: 25uF(127V) / 12uF(220V)

• Fim de curso: Analógico/Digital

• Diâmetro do fuso: 5/8"

• Passo do fuso: 60mm

• Número de entradas do fuso: 5

• Coroa: Nylon

• Trilho: Alumínio

• Acionamento (M): 2,5m

*A velocidade poderá variar de acordo com o tamanho, peso e estado do portão, além dos ajustes de desaceleração

Características Placa de Comando Central FACILITY CONNECT PPA:

• Sistema de Fim de Curso Digital ou Analógico

• Módulo receptor RF 433,92 MHz

• Code learning até 160 transmissores diferentes e independentes dos botões (código fixo ou rolante PPA)

• Memorização automática do percurso

• Seleção do modo automático ou semiautomático

• Programação do tempo de pausa para fechamento automático (máximo = 2,0 min)

• Ajuste da embreagem eletrônica (força)

• Comando para apagar todos os transmissores

• Comando para configurar a central (padrão de fábrica)

• Saída para módulo de relé Luz de Garagem, Sinaleiro ou Trava (opcional)

• Entradas para fotocélula, receptor avulso RF e botoeira

• Compatível com PROG, BLUE e SPIRIT

• Bivolt

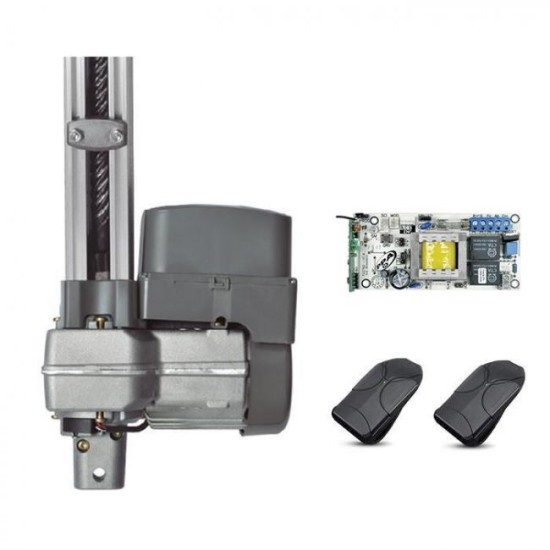

Itens Inclusos:

01un. Motor de portão Basculante BV Levante 1/4 HP

01un.  Central de comando Facility Connect (incorporada)

02un.  Controles Remoto 433MHz Tok (Rádios Transmissores)

01un.  Braço de destravamento com trava articulada (2,5 metro)

Parafusos de fixação do trilho e Manual de fábrica do usuário

>Código PPA Motor 220V: F01012030
>Código PPA Motor 127V: F01011029
>Código PPA Acionamento 2,5m: A17115
