Kit Motor de Portão Pivotante PPA Piston Super 1/4 HP Acionamento 75cm Lado Direito

DESCRIÇÃO DO PRODUTO

Ideal para portão pivotante c/ folha de até 3,0 metros.

Como saber qual lado do motor pivotante devo comprar, esquerdo ou direito?

Olhando de dentro para fora, o lado em que o seu portão está fixado na parede é o lado do motor que deverá ser instalado (esquerdo ou direito).

Especificações Técnicas

- Alimentação: 220V / 127V

- Motor: Monofásico

- Potência nominal (consumo): 220V=500W / 127V=370W

- Peso da folha: 125kg

- Redução: 01:23

- Consumo (A): 220V=2,2A / 127V=3,1A

- Tempo de abertura/fechamento*: 14s (Super)

- Quantidade de ciclos/hora: 30

- Frequência de saída: 60Hz

- Rotação do motor (RPM): 1740

- Capacitor: 220V= 12uF / 127V=25uF

- Fim de curso: Analógico

- Curso do acionamento: 550mm (Super)

- Passo do fuso: 30mm

- Trilho: Alumínio

- Nº de entradas do fuso: 5

- Diâmetro do fuso: 1/2"

- Coroa: Nylon

*A velocidade poderá variar de acordo com o tamanho, peso, e estado do portão, além dos ajustes de desaceleração.

Características da Placa de Comando para Motor PPA Facility 4 Trimpots:

• Sistema de fim de curso analógico

• Módulo receptor RF 433,92 MHz incorporado

• Code Learning até 170 transmissores padrões fixos

• Entradas para fotocélula, receptor RF avulso e botoeira

• Saídas para módulo luz de garagem, sinaleiro e trava

• Desaceleração nos finais de curso.

Especificações 4 Trimpots:

• Trimpot de ajuste da embreagem eletrônica;

• Trimpot de ajuste do fechamento automático;

• Trimpot de ajuste da distância para entrar em modo torque pulsante;

• Trimpot de ajuste do torque pulsante (16 níveis de torque)

• Fim de curso analógico

• Módulo receptor RF 433,92 MHz

• Code learning até 170 transmissores padrões código fixo

• Entradas para: fotocélula, botoeira e módulo receptor RF externo

• Saída para: módulo de luz de garagem, módulo de trava e módulo de sinaleiro

• Tempo máximo de percurso A/F: 2 minutos.

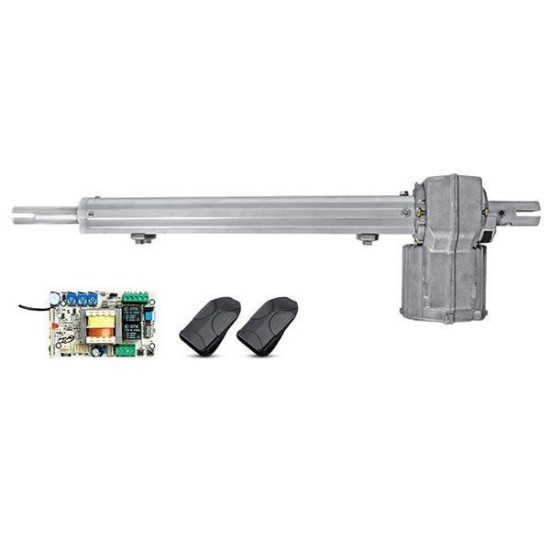

Itens Inclusos:

01un. Motor Pivotante PPA Piston Inox Super 1/4 HP

01un. Acionamento de Motor 75cm

01un. Placa Eletrônica Facility 4 Trimpots

02un. Controles Remoto 433MHz Tok (Rádios Transmissores)

Acessórios do motor e de instalação

Manual de Instalação

>Código PPA Motor 127V: F03201012

>Código PPA Motor 220V: F03202012

>Código PPA Acionamento 75cm: A17817
